起重機自動控制系統,屬于自動控制技術領域。旨在解決現有技術無法對起重機進行遠程指揮，人工指揮勞動強度大，設備故障檢修麻煩的問題。本實用新型的起重機自動控制系統包括中央處理模塊，動作指令模塊,檢測模塊及顯示模塊，控制模塊分別與動作指令模塊,檢測模塊及顯示模塊連接。

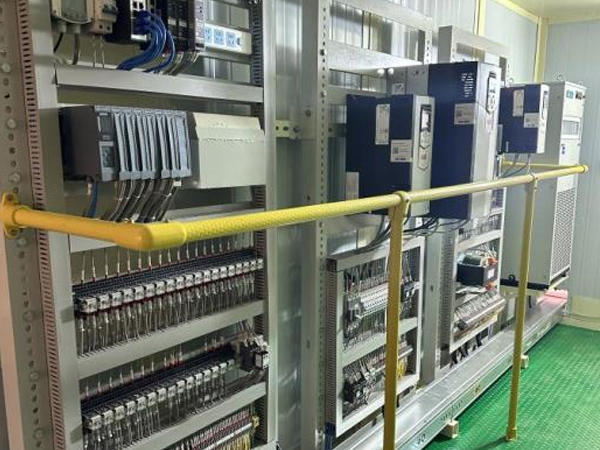

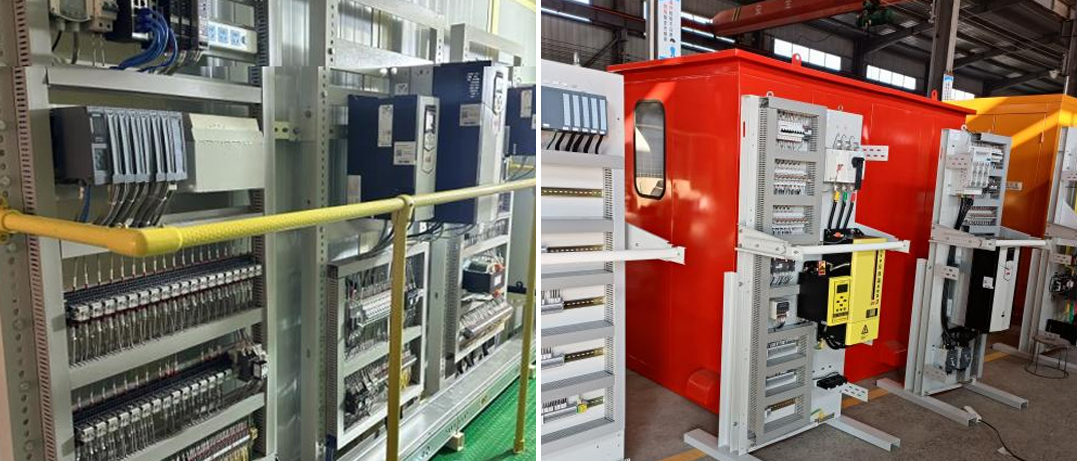

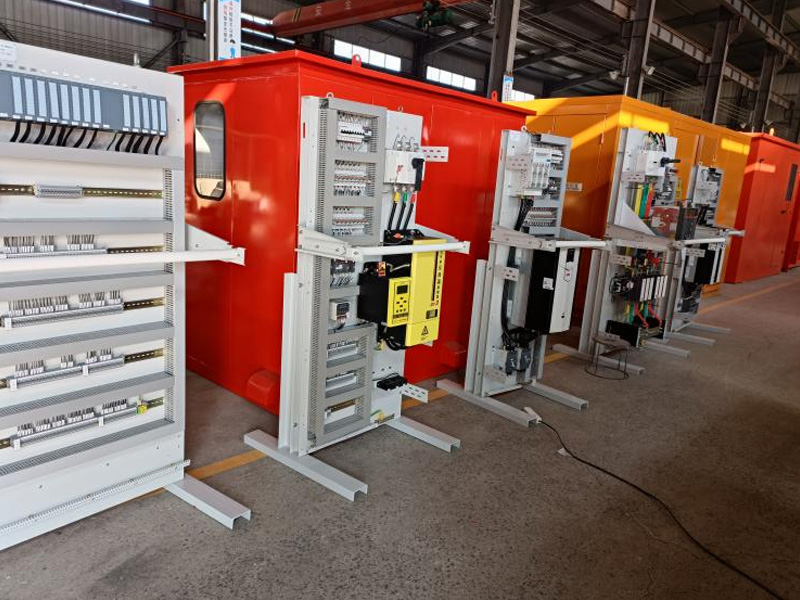

本實用新型的有益效果是：實現起重機的遠程指揮控制，保證了生產過程的安全,提高了工作效率.采用LC+變頻器+傳感器+定位系統的系統構架，可以實現遠程操作/本地操作/遙控操作的手動/半自動/全自動的操作切換。
主要技術內容與特色
1、精確定位技術

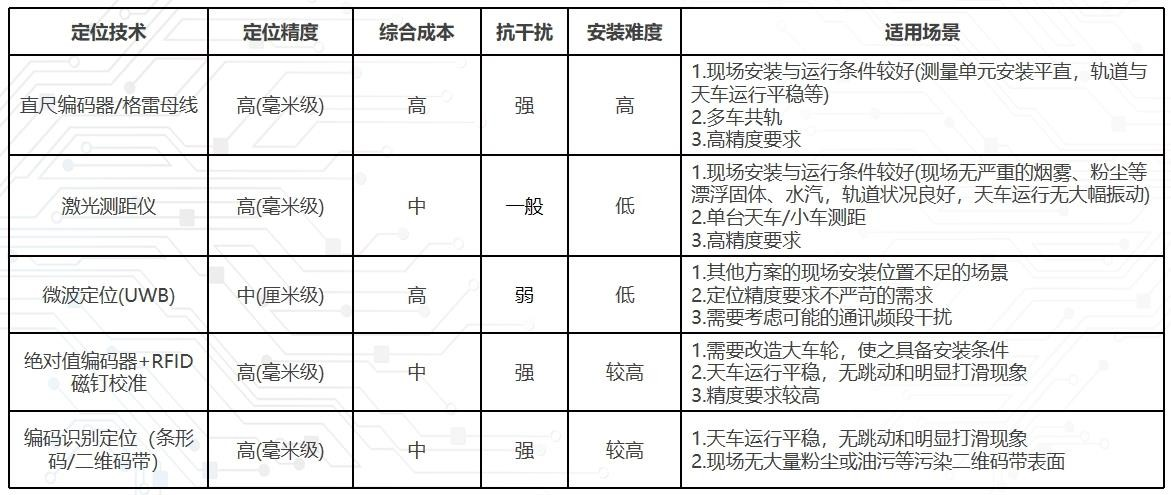

天車的定位包括大車、小車、主鉤三個方向上的位置檢測，X軸定位測量大車行駛距離，Y軸定位測量小車行駛距離，Z軸定位用來測量行車夾鉗距地面的高度值。定位的準確性不僅直接影響吊運動作的正確性，還與安全生產密切相關。當前常用的定位技術如下表所示：
2、無線通信技術
控制系統需要對行車的運行狀態進行實時監控，因此要利用無線局域網通信技術將行車的實時位置和傳感稱重?cái)?shù)據發送出去，并接收控制系統的動作指令。無人天車系統中的數據傳輸必須滿足可靠性、穩定性及實時性的要求，同時由于整個庫區設備數量較多，還需要具備多個節點組網通信的功能。

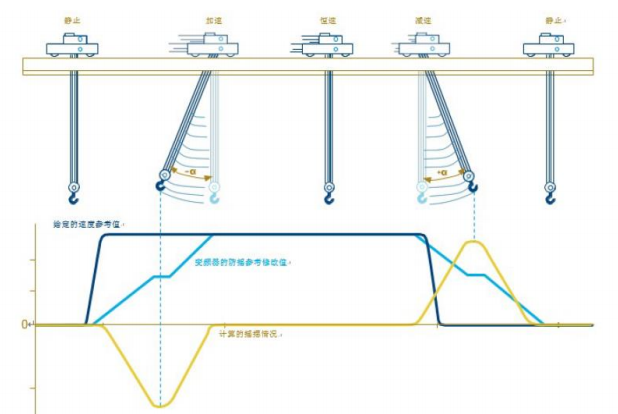

3、防搖擺控制技術
起重機實際作業時，抓斗在小車方向和大車方向均有明顯的擺動情況，嚴重影響了抓斗行車的作業效率；抓斗防搖系統可有效解決此類問題。
防搖系統可以達到以下要求：在自動工況下，無論空載和重載，小車從全速運行到完全停止的工況下，抓斗擺動一個周期內，電子防搖系統能將抓斗擺動幅度控制在±100mm以內，并趨于靜止。電子防搖系統
電子防搖程序可以預置在PLC和變頻器內置的程序進行防搖的控制。大車走行啟動后，控制程序根據傳遞函數的位置環和速度環進行耦合，保證定位系統在1mm精度的同時機車底部晃動小于30mm，同時3個擺動周期內停止擺動，停止后定位精度在20mm范圍內。
